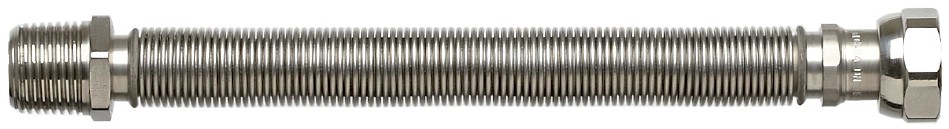

ACOM CASA
UTILIZZO PRINCIPALE
CALDAIE- BOILER – CONDIZIONATORI E FANCOIL – PANNELLI SOLARI
CARATTERISTICHE TECNICO-NORMATIVE | |
TUBO | acciaio inossidabile austenitico AISI 304, spessore ≥ 0.21 mm |
MASCHIO | acciaio inox AISI 303, filettatura UNI EN 10226-1 |
CANNOTTO PORTAGIRELLO | acciaio inox AISI 303 con sede di tenuta piana, con esagono antitorsione |
DADO | acciaio inox AISI 303, con filettatura UNI ISO 228/1 |
TRATTAMENTO | solubilizzato dopo la saldatura dei terminali |
DN TUBO | RACCORDI | LUNGHEZZA | N. PEZZI CONFEZIONE |
CODICE | ||
[mm] | [pollici] | Da [mm] | A [mm] | M.F. – F.G. | F.G. – F.G. | |
15 | 1/2″ | 75 | 130 | 12 | 0591503 | 0591513 |
15 | 1/2″ | 110 | 210 | 12 | 0591504 | 0591514 |
15 | 1/2″ | 200 | 410 | 12 | 0591506 | 0591516 |
15 | 1/2″ | 260 | 520 | 12 | 0591507 | 0591517 |
20 | 3/4″ | 75 | 130 | 12 | 0592003 | 0592013 |
20 | 3/4″ | 110 | 210 | 12 | 0592004 | 0592014 |
20 | 3/4″ | 200 | 410 | 12 | 0592006 | 0592016 |
20 | 3/4″ | 260 | 520 | 12 | 0592007 | 0592017 |
25 | 1″ | 75 | 130 | 12 | 0592503 | 0592513 |
25 | 1″ | 110 | 210 | 12 | 0592504 | 0592514 |
25 | 1″ | 200 | 410 | 12 | 0592506 | 0592516 |
25 | 1″ | 260 | 520 | 12 | 0592507 | 0592517 |
M.F.R. | F.G. | |||||
16 | 1/2″ x 3/4″ | 75 | 130 | 12 | 0599903 | |
16 | 1/2″ x 3/4″ | 110 | 210 | 12 | 0599904 | |
16 | 1/2″ x 3/4″ | 200 | 410 | 12 | 0599906 | |
16 | 1/2″ x 3/4″ | 260 | 520 | 12 | 0599907 | |
M.F. – F.G. | FG. – F.G. | |||||
15 | 1/2″ | 500 | 1000 | 12 | 0611500 | 0611510 |
15 | 1/2″ | 750 | 1500 | 12 | 0611501 | 0611511 |
15 | 1/2″ | 1000 | 2000 | 12 | 0611502 | 0611512 |
20 | 3/4″ | 500 | 1000 | 12 | 0612000 | 0612010 |
20 | 3/4″ | 750 | 1500 | 12 | 0612001 | 0612011 |
20 | 3/4″ | 1000 | 2000 | 12 | 0612002 | 0612012 |
25 | 1″ | 500 | 1000 | 12 | 0612500 | 0612510 |
25 | 1″ | 750 | 1500 | 12 | 0612501 | 0612511 |
25 | 1″ | 1000 | 2000 | 12 | 0612502 | 0612512 |
M.F. = maschio fisso F.G. = femmina girevole M.F.G. = maschio fisso ridotto
Acom SPA in qualità di produttore è in grado di fornire esecuzioni speciali dei prodotti riportatiTEMPERATURA DI ESERCIZIO
La temperatura di esercizio dei giunti è stimata in un range di -55°C +250°C.
Per i giunti che presentano la guaina di protezione la temperatura massima è di +120°C.
In caso di applicazioni con temperature inferiori o maggiori a quelle indicate preghiamo di consultare sempre il nostro staff tecnico.
PRESSIONE DI ESERCIZIO
DN10 (3/8″) | DN15 (1/2″) | DN20 (3/4″) | DN25 (1″) | DN32 (1″1/4) | DN40 (1″1/2) | DN50 (2″) |
Condizione di minima estensione (bar) | ||||||
8 | 7 | 5 | 4 | 3,5 | 3 | 2,5 |
Condizione di massima estensione (bar) | ||||||
12 | 10 | 5,5 | 5,5 | 5,5 | 5,5 | 3,5 |
RAGGIO DI CURVATURA
Raggio minimo di curvatura = 1,5 volte il diametro esterno del tubo (1,5 De)
