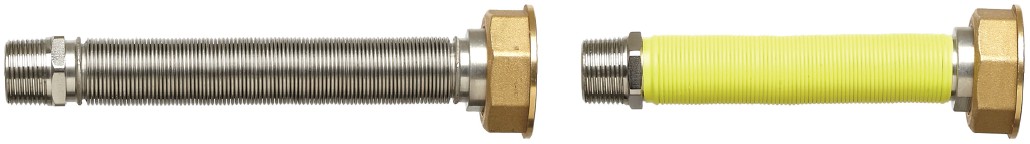

ACOM CONT – Versione estendibile
UTILIZZO PRINCIPALE
Contatori gas
| CARATTERISTICHE TECNICO-NORMATIVE | |
| SOFFIETTO MULTIPARETE | acciaio inossidabile austenitico AISI 316L, spessore ≥ 021 mm |
| RACCORDO MASCHIO | acciaio inox AISI 303, filettatura UNI EN 10226-1 |
| FEMMINA FISSA | acciaio inox AISI 303, filettatura UNI EN 10226-1 |
| CANNOTTO PORTAGIRELLO | acciaio inox AISI 303 con sede di tenuta piana |
| DADO | ottone CW619N, filettatura UNI ISO 228/1 |
| GUAINA DI PROTEZIONE | poliolefina reticolata termoretraibile ignifuga colore giallo |
| TRATTAMENTO | solubilizzato dopo la saldatura dei terminali (ad esclusione dei giunti 1” x 1” 1/4) |
| DN TUBO | RACCORDI[pollici] | LUNGHEZZA | N. PEZZICONFEZIONE | CODICE | |||
| [mm] | M.F. | F.G. | Da [mm] | A [mm] | Senza guainadi protezione | Con guainadi protezione | |
| 20 | 3/4” | 1” | 160 | 320 | 1 | 0564105 | 0574105 |
| 20 | 3/4” | 1” | 200 | 400 | 1 | 0564108 | 0574107 |
| 20 | 3/4” | 1” | 300 | 600 | 1 | 0564107 | 0574108 |
| 20 | 3/4” | 1”1/4 | 170 | 340 | 1 | 0565106 | 0575106 |
| 20 | 3/4” | 1”1/4 | 200 | 400 | 1 | 0565107 | 0575107 |
| 20 | 3/4” | 1”1/4 | 300 | 600 | 1 | 0565108 | 0575108 |
M.F. = maschio fisso F.G. = femmina girevole

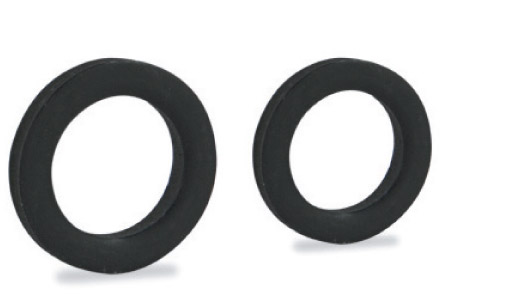

| GUARNIZIONI IN GOMMA ACRILONITRILE |
| DN TUBO | Ø ESTERNO | Ø INTERNO | SPESSORE | CODICE |
| [mm] | [mm] | [mm] | [mm] | |
| 25 | 30 | 23,3 | 3 | 0650040 |
| 32 | 38 | 31 | 3 | 0650030 |
ACOM SPA in qualità di produttore è in grado di fornire esecuzioni speciali dei prodotti riportati
TEMPERATURA DI ESERCIZIO
La temperatura di esercizio dei giunti è stimata in un range di -55°C +250°C.
Per i giunti che presentano la guaina di protezione la temperatura massima è di +120°C.
In caso di applicazioni con temperature inferiori o maggiori a quelle indicate preghiamo di consultare sempre il nostro staff tecnico.
PRESSIONE DI ESERCIZIO
La pressione di esercizio sui giunti gas è limitata a 0,5 bar in accordo alle normative vigenti che ne prevedono l’utilizzo su apparecchi di portata termica nominale non maggiore di 35 Kw.
In caso di utilizzi differenti da quanto indicato, vi preghiamo di consultare il nostro staff tecnico.
RAGGIO DI CURVATURA
Raggio minimo di curvatura = 1,5 volte il diametro esterno del tubo (1,5 De)
