ACOM TUBE e VALIGETTA
UTILIZZO PRINCIPALE
CALDAIE – BOILER – CONDIZIONATORI E FANCOIL – PANNELLI SOLARI
PRESSIONE DI ESERCIZIO: 15 BAR
CARATTERISTICHE TECNICO-NORMATIVE | |
TUBO | acciaio inossidabile austenitico AISI 304 o AISI 316L |
TRATTAMENTO TUBO | sottoposto a processo di solubilizzazione |
DN TUBO | ROTOLO | CODICE | DIMENSIONE DEL RACCORDO DI COLLEGAMENTO |
DIAMETRO* ESTERNOD2 | DIAMETRO*INTERNO
D3 |
SPESSORES | |
AISI 304 | AISI 316L | ||||||
[metri] | [pollici] | [mm] | [mm] | [mm] | |||

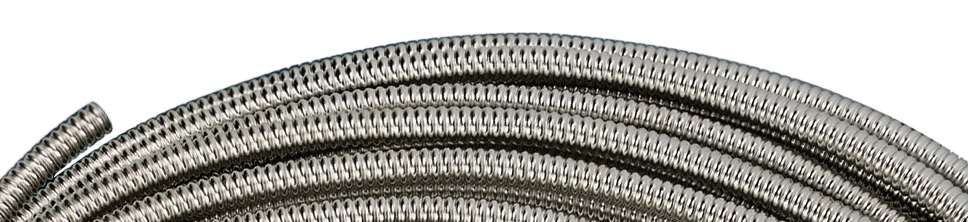

EMIWATER DN12 (1/2″) | 5 | 5581205 | 4581205 | 1/2″ | 15,8 | 12,0 | 0,3 |
EMIWATER DN12 (1/2″) | 10 | 5581210 | 4581210 | 1/2″ | 15,8 | 12,0 | 0,3 |
EMIWATER DN12 (1/2″) | 25 | 5581225 | 4581225 | 1/2″ | 15,8 | 12,0 | 0,3 |
EMIWATER DN12 (1/2″) | 50 | 5581250 | 4581250 | 1/2″ | 15,8 | 12,0 | 0,3 |
EMIWATER DN15 (3/4″) | 5 | 5581505 | 4581505 | 3/4″ | 20,0 | 15,8 | 0,3 |
EMIWATER DN15 (3/4″) | 10 | 5581510 | 4581510 | 3/4″ | 20,0 | 15,8 | 0,3 |
EMIWATER DN15 (3/4″) | 25 | 5581525 | 4581525 | 3/4″ | 20,0 | 15,8 | 0,3 |
EMIWATER DN15 (3/4″) | 50 | 5581550 | 4581550 | 3/4″ | 20,0 | 15,8 | 0,3 |
EMIWATER DN20 (1″) | 5 | 5582005 | 4582005 | 1″ | 25,0 | 19,7 | 0,3 |
EMIWATER DN20 (1″) | 10 | 5581020 | 4582010 | 1″ | 25,0 | 19,7 | 0,3 |
EMIWATER DN20 (1″) | 25 | 5582025 | 4582025 | 1″ | 25,0 | 19,7 | 0,3 |
EMIWATER DN20 (1″) | 50 | 5582050 | 4582050 | 1″ | 25,0 | 19,7 | 0,3 |
* tolleranza +/- 0,2 mm
Acom SPA in qualità di produttore è in grado di fornire esecuzioni speciali dei prodotti riportatiTEMPERATURA DI ESERCIZIO
La temperatura di esercizio dei giunti è stimata in un range di -55°C +250°C.
Per i giunti che presentano la guaina di protezione la temperatura massima è di +120°C.
In caso di applicazioni con temperature inferiori o maggiori a quelle indicate preghiamo di consultare sempre il nostro staff tecnico.
PRESSIONE DI ESERCIZIO (bar)
DN12 (1/2″) | DN15 (3/4″) | DN20 (1″) |
15 | 15 | 15 |
RAGGIO DI CURVATURA
Raggio minimo di curvatura = 1,5 volte il diametro esterno del tubo (1,5 De)
