AF-AFC PN 16 ANSI 150

da | postato in: Schede tecniche | 0

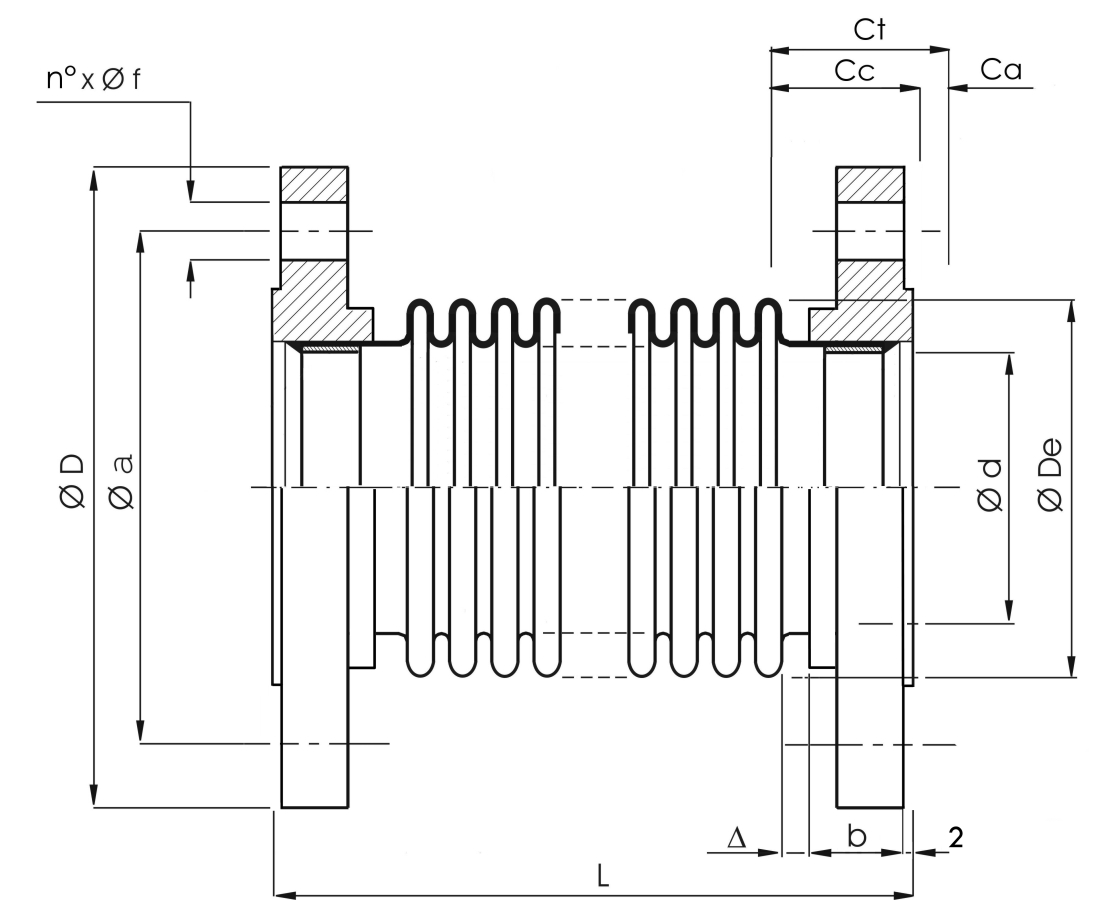

TIPO : AF TIPO : AFC
 AF ANSI  AFC ANSI
DN CORSA (mm) L (mm) DIMENSIONE CODICE
Cc Ca Ct D a fori b Δ di d De R[N/mm] Am [cm²] PESO[Kg] AF9905… AFC9906…
n° øf
40 15 8 23 162 125 98,4 4 16 21 5 40 43 66 173 26 3,4 .0040.016.1
17 9 26 214 42 67 265 3,8 .0040.016.2
20 10 30 284 42 68 358 4,4 .0040.016.3
50 16 8 24 162 150 120,7 4 20 24 5 51 56 80 171 38 5,2 .0050.016.1
20 9 29 215 55 81 259 39 5,7 .0050.016.2
21 11 32 286 54 81 347 39 6,5 .0050.016.3
65 16 7 23 159 180 139,7 4 20 27 5 66 68 99 212 60 8,0 .0065.016.1
23 13 36 254 66 101 306 61 9,3 .0065.016.2
29 15 44 297 66 102 355 62 10 .0065.016.3
80 19 8 27 141 190 152,4 4 20 29 5 79 84 116 128 82 9,1 .0080.016.1
26 13 39 235 83 118 253 83 11 .0008.016.2
31 15 46 265 82 119 303 84 12 .0080.016.3
100 21 11 32 151 230 190,5 8 20 32 5 102 110 143 124 129 13 .0100.016.1
28 13 41 204 108 145 233 131 14 .0100.016.2
35 17 52 289 106 147 369 133 17 .0100.016.3
125 20 9 29 160 255 215,9 8 23 35 5 126 137 171 177 188 16 .0125.016.1
32 16 48 215 136 173 205 190 18 .0125.016.2
37 19 56 285 134 175 350 192 21 .0125.016.3
40 19 59 388 133 176 510 194 25 .0125.016.4
150 22 11 33 170 280 241,3 8 23 38 5 154 164 202 162 266 18 .0150.016.1
33 16 49 212 163 204 208 269 21 .0150.016.2
40 20 60 282 161 206 344 272 25 .0150.016.3
42 22 64 388 160 207 493 273 30 .0150.016.4
200 7 4 11 127 345 298,5 8 23 43 5 204 215 258 855 443 29 .0200.016.1
19 9 28 178 215 258 342 443 31 .0200.016.2
31 15 46 229 215 258 214 443 32 .0200.016.3
39 19 58 264 213 260 320 447 36 .0200.016.4
250 9 4 13 140 405 362 12 26 48 5 256 269 315 847 674 40 .0250.016.1
23 10 33 197 269 315 339 674 42 .0250.016.2
31 15 46 235 269 315 242 674 43 .0250.016.3
45 22 67 291 267 317 317 679 49 .0250.016.4
300 11 5 16 157 485 431,8 12 26 54 5 303 319 369 288 935 62 .0300.016.1
27 13 40 223 319 369 435 935 65 .0300.016.2
44 21 65 289 319 369 272 935 69 .0300.016.3
50 24 74 396 317 371 466 939 79 .0300.016.4
350 14 8 22 173 535 476,3 12 29 56 5 328 350 411 1322 1121 86 .0350.016.1
22 10 32 203 881 88 .0350.016.2
44 22 66 292 441 94 .0350.016.3
52 25 77 321 378 97 .0350.016.4
400 15 7 22 191 595 539,8 16 29 62 8 377 401 461 1464 1437 108 .0400.016.1
22 10 32 221 976 1437 111 .0400.016.2
44 21 65 301 488 1437 118 .0400.016.3
50 26 76 432 597 1439 130 .0400.016.4
450 14 7 21 201 635 577,9 16 32 67 8 424 452 511 1616 1793 113 .0450.016.1
22 10 32 231 1078 1793 116 .0450.016.2
44 20 64 320 539 1793 125 .0450.016.3
50 24 74 442 662 1795 139 .0450.016.4
500 14 6 20 209 700 635 20 32 71 8 470 504 562 1770 2196 150 .0500.016.1
21 10 31 239 504 562 1180 2196 153 .0500.016.2
44 19 63 328 504 562 590 2196 163 .0500.016.3
50 23 73 450 503 562 730 2198 179 .0500.016.4
600 14 6 20 229 815 749,3 20 35 81 8 568 606 662 2075 3105 204 .0600.016.1
20 10 30 259 1380 3105 208 .0600.016.2
41 20 61 348 690 3105 220 .0600.016.3
48 24 72 470 870 3107 239 .0600.016.4
