CDM 12 – PN 16

da | postato in: Schede tecniche | 0
TIPO : CDM 12


Me = momento di deformazione elastica

Ma = momento di attrito dei perni





CORSA

ANGOLARE

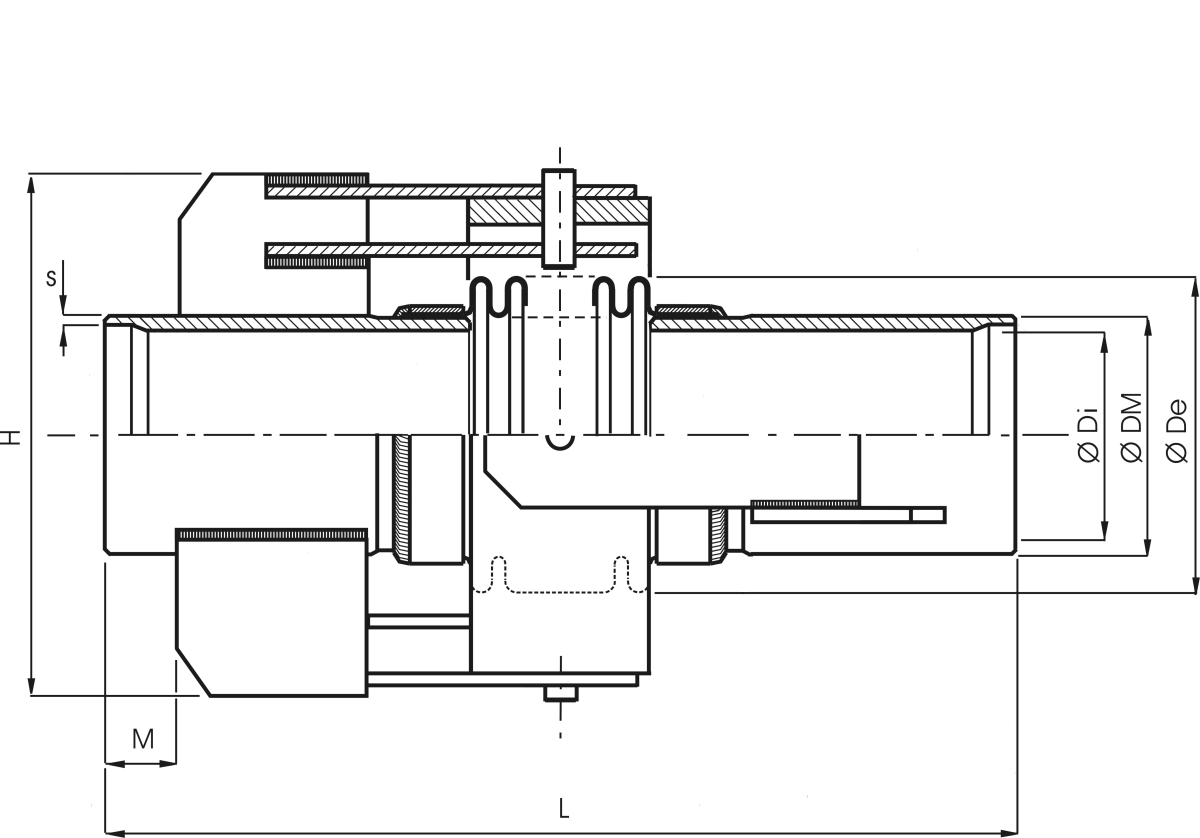

 DIMENSIONI [mm] Me Ma Peso CODICE
DN L DM s Di De H M 9911…
+/- α° [Nm/1°] [Nm/bar] [Kg]
300 13,5 666 323,8 9,52 304,8 369 568 45 113 69,4 169 .0300.016.1
15,3 691 136 74,3 167 .0300.016.2
19,5 847 136 95,7 173 .0300.016.3
350 10 732 355,6 9,52 336,6 411 608 45 274 93,7 179 .0350.016.1
19,8 777 137 96,4 177 .0350.016.2
22,4 886 137 125 180 .0350.016.3
400 8,8 792 406,4 9,52 381 461 658 45 390 130 268 .0400.016.1
17,5 791 195 132 258 .0400.016.2
21,5 877 195 168 254 .0400.016.3
450 7,7 956 457,2 9,52 431,8 511 715 45 537 168 377 .0450.016.1
15,2 269 168 365 .0450.016.2
17,7 269 187 348 .0450.016.3
500 6,8 882 508 9,52 477,8 562 803 45 721 230 449 .0500.016.1
13,5 880 360 227 433 .0500.016.2
15,5 959 360 251 430 .0500.016.3
600 5,5 1052 609,6 9,52 574,6 662 978 45 1192 370 790 .0600.016.1
11 1052 596 370 768 .0600.016.2
13,1 1058 596 405 740 .0600.016.3
