COMPENSATORE ASSIALE AW
COMPENSATORE ASSIALE CON SOFFIETTO METALLICO A PARETI MULTIPLE E ATTACCHI A SALDARE O FLANGIATI



I compensatori assiali Acom tipo AW sono progettati e costruiti per assorbire le dilatazioni assiali nelle tubazioni di impianti di riscaldamento e di condizionamento ad acqua calda e fredda.

PRESSIONE NOMINALE: PN 16



 AW

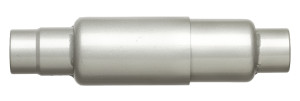

 AWM  AWM-P
AWM  AWM-P

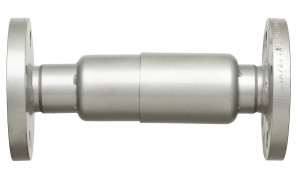

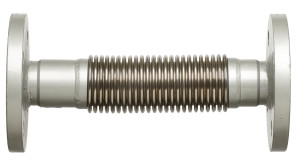

 AWF  AWF-P
AWF  AWF-P
 AWRF  AWRF-P
AWRF  AWRF-P

MATERIALI

SOFFIETTO ASTM A 240 Tp. 321
MANICOTTI, RACCORDI FILETTATI Acciaio al carbonio (*)
CONVOGLIATORE ASTM A 240 Tp. 304
PROTEZIONE ESTERNA
 Acciaio al carbonio (*)
FLANGE Acciaio al carbonio (*)

(*) A richiesta: in acciaio inox

RACCORDI TERMINALI
Nella versione standard sono del tipo a saldare o flangiato; a richiesta possono essere costruiti sino a DN 100 con raccordi filettati maschio.
PROTEZIONE ESTERNA
Disponibile su richiesta, ha lo scopo di impedire che corpi estranei danneggino il soffietto con urti o che possano inserirsi tra le onde limitandone il movimento.

ATTENZIONE

Quando il compensatore AW è utilizzato negli impianti di riscaldamento ad acqua calda con temperatura massima di 110°C è escluso dal campo di applicazione dalla Direttiva Europea 97/23/CE (PED) (art. 1 paragrafo 3 v.) e quindi non richiede marcatura CE. Per temperature superiori o per altri fluidi, il compensatore AW potrebbe invece rientrare nella citata Direttiva: in tal caso, si prega di contattare il nostro Ufficio Commerciale.
