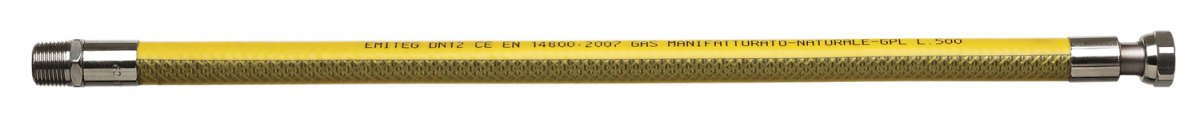

EUROFLEXGAS CORTO
UTILIZZO PRINCIPALE
Cucine professionali – Catering – Caldaie – Scaldabagni – Boiler
| CARATTERISTICHE TECNICO-NORMATIVE | |
| TUBO | acciaio inossidabile austenitico AISI 316L, spessore ≥ 0.21 mm |
| RACCORDO MASCHIO | acciaio inox AISI 303, filettatura UNI EN 10226-1 |
| CANNOTTO PORTAGIRELLO | acciaio inox AISI 303 con sede di tenuta piana |
| DADO | acciaio inox AISI 303 con filettatura UNI ISO 228/1 |
| TRECCIA | acciaio inox AISI 304 Ø filo 0,25 mm, 4 fili per trefolo totale 96 fili |
| GUAINA DI PROTEZIONE | poliolefina reticolata termoretraibile ignifuga colore giallo |
| GUARNIZIONI | alluminio P-al 99,5% a ricottura completa dopo la tranciatura |
| TRATTAMENTO | solubilizzato dopo la saldatura dei terminali |
| In accordo alla normativa europea UNI 11353:2010 e normativa italiana di installazione UNI 7129:2008 | |
| Prodotto coperto dal marchio IMQ | |
| DN TUBO | RACCORDI | LUNGHEZZA | N. PEZZI CONFEZIONE |
CODICE | ||
| [mm] | [pollici] | Da [mm] | A [mm] | M.G. – F.G. | F.G. – F.G. | |
| 15 | 1/2” | 90 | 130 | 12 | 0691503 | 0691513 |
| 15 | 1/2” | 120 | 210 | 12 | 0691504 | 0691514 |
| 15 | 1/2” | 180 | 300 | 12 | 0691505 | 0691515 |
| 15 | 1/2” | 240 | 410 | 12 | 0691506 | 0691516 |
| 15 | 1/2” | 290 | 470 | 12 | 0691507 | 0691517 |
| 20 | 3/4” | 90 | 130 | 12 | 0692003 | 0692013 |
| 20 | 3/4” | 120 | 210 | 12 | 0692004 | 0692014 |
| 20 | 3/4” | 180 | 300 | 12 | 0692005 | 0692015 |
| 20 | 3/4” | 240 | 410 | 12 | 0692006 | 0692016 |
| 20 | 3/4” | 290 | 520 | 12 | 0692007 | 0692017 |
| 25 | 1” | 90 | 130 | 12 | 0692503 | 0692513 |
| 25 | 1” | 120 | 210 | 12 | 0692504 | 0692514 |
| 25 | 1” | 180 | 300 | 12 | 0692505 | 0692515 |
| 25 | 1” | 240 | 410 | 12 | 0692506 | 0692516 |
| 25 | 1” | 290 | 520 | 12 | 0692507 | 0692517 |
| M.F.R. | F.G. | |||||
| 16 | 1/2” x 3/4” | 90 | 130 | 12 | 0699903 | |
| 16 | 1/2” x 3/4” | 120 | 210 | 12 | 0699904 | |
| 16 | 1/2” x 3/4” | 180 | 300 | 12 | 0699905 | |
| 16 | 1/2” x 3/4” | 240 | 410 | 12 | 0699906 | |
| 16 | 1/2” x 3/4” | 290 | 470 | 12 | 0699907 | |
M.F. = maschio fisso F.G. = femmina girevole M.F.R. = maschio fisso ridotto
ACOM SPA in qualità di produttore è in grado di fornire esecuzioni speciali dei prodotti riportati
TEMPERATURA DI ESERCIZIO
La temperatura di esercizio dei giunti è stimata in un range di -20°C +120°C.
In caso di applicazioni con temperature inferiori o maggiori a quelle indicate preghiamo di consultare sempre il nostro staff tecnico.
PRESSIONE DI ESERCIZIO
La pressione di esercizio sui giunti gas è limitata a 0,5 bar in accordo alle normative vigenti che ne prevedono l’utilizzo su apparecchi di portata termica nominale non maggiore di 35 Kw.
In caso di utilizzi differenti da quanto indicato, vi preghiamo di consultare il nostro staff tecnico.
RAGGIO DI CURVATURA
Raggio minimo di curvatura = 1,5 volte il diametro esterno del tubo (1,5 De)
