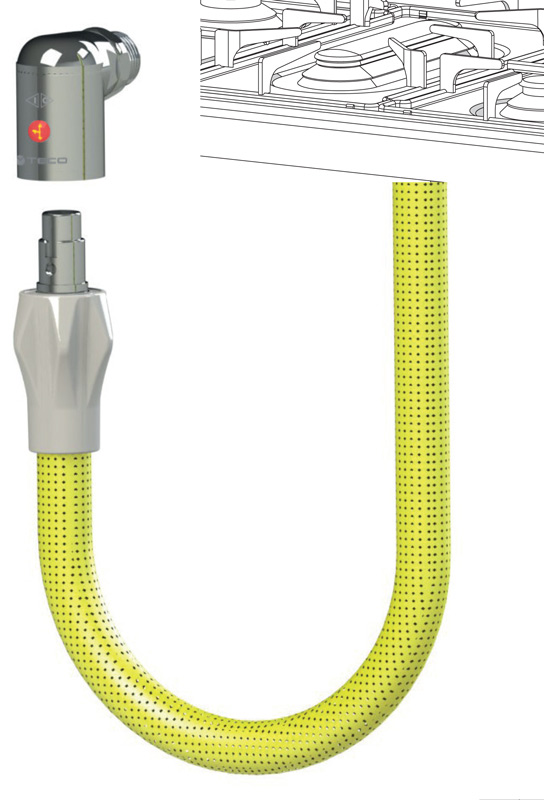

EURONEWGAS A.R.
UTILIZZO PRINCIPALE
PIANI COTTURA FISSI E A INCASSO – CUCINE PROFESSIONALI E CATERING
| CARATTERISTICHE TECNICO-NORMATIVE | |
| TUBO | acciaio inossidabile austenitico AISI 316L |
| INNESTO RAPIDO | impugnatura in polipropilene, inserto in ottone nichelato, cannotto in AISI 303 come da allegato A della normativa EN 14800:2007 |
| CANNOTTO PORTAGIRELLO | acciaio inox sede di tenuta come da allegato A della normativa EN 14800:2007 |
| DADO | acciaio inox filettatura come da allegato A della normativa EN 14800:2007 |
| TRECCIA | acciaio inox AISI 304 Ø filo 0,25 mm, 4 fili per trefolo totale 96 fili |
| GUAINA DI PROTEZIONE | PVC ignifugo di colore giallo |
| GUARNIZIONI | gomma nitrilica secondo normativa EN 549 |
| In accordo alla normativa europea UNI EN 14800:2007 e normativa italiana di installazione UNI 7129:2008 | |
| Prodotto certificato in Sistema 1 (controllo di produzione) con IMQ e coperto dal marchio CE | |
| DN TUBO | RACCORDI | LUNGHEZZA | N. PEZZI CONFEZIONE |
CODICE |
| [mm] | [pollici] | [mm] | A.R. – F.G. | |
| 12 | 1/2” | 500 | 12 | EAR0781500 |
| 12 | 1/2” | 1000 | 12 | EAR0781502 |
| 12 | 1/2” | 1500 | 12 | EAR0781504 |
| 12 | 1/2” | 2000 | 12 | EAR0781505 |
VANTAGGI
- Allacciamento rapido
- Antimanomissione
- Sicurezza termica FIREBAG®
- Nessuna manutenzione
- Antisfilamento del tubo
INSTALLAZIONE
Il D.M. 37/08 permette l’installazione di prodotti regolamentati da norme Europee recepite in Italia. Nella dichiarazione di conformità è sufficiente indicare le seguenti norme di riferimento:
• Valvola R4T – UNI EN 15069
• Tubo flessibile EMITEG A.R. – UNI EN 14800
ACOM SPA in qualità di produttore è in grado di fornire esecuzioni speciali dei prodotti riportati
TEMPERATURA DI ESERCIZIO
La temperatura di esercizio dei giunti è stimata in un range di -40°C +60°C.
In caso di applicazioni con temperature inferiori o maggiori a quelle indicate preghiamo di consultare sempre il nostro staff tecnico.
PRESSIONE DI ESERCIZIO
La pressione di esercizio sui giunti gas è limitata a 0,5 bar in accordo alle normative vigenti che ne prevedono l’utilizzo su apparecchi di portata termica nominale non maggiore di 35 Kw.
In caso di utilizzi differenti da quanto indicato, vi preghiamo di consultare il nostro staff tecnico.
RAGGIO DI CURVATURA
Raggio minimo di curvatura = 1,5 volte il diametro esterno del tubo (1,5 De)
