Giunto antivibrante JM-10

da | postato in: 1-industrial, Giunti in gomma, industria | 0

jm10-aL’installazione nelle tubazioni dei giunti antivibranti EMIFLEX JM-10 in prossimità di pompe, compressori, dispositivi di regolazione, valvole, macchine operatrici ecc, permette di interrompere la propagazione di onde sonore e di assorbire piccole vibrazioni.L’installazione nelle tubazioni dei giunti antivibranti EMIFLEX JM-10 in prossimità di pompe, compressori, dispositivi di regolazione, valvole, macchine operatrici ecc, permette di interrompere la propagazione di onde sonore e di assorbire piccole vibrazioni.L’installazione nelle tubazioni dei giunti antivibranti EMIFLEX JM-10 in prossimità di pompe, compressori, dispositivi di regolazione, valvole, macchine operatrici ecc, permette di interrompere la propagazione di onde sonore e di assorbire piccole vibrazioni.L’installazione nelle tubazioni dei giunti antivibranti EMIFLEX JM-10 in prossimità di pompe, compressori, dispositivi di regolazione, valvole, macchine operatrici ecc, permette di interrompere la propagazione di onde sonore e di assorbire piccole vibrazioni.L’installazione nelle tubazioni dei giunti antivibranti EMIFLEX JM-10 in prossimità di pompe, compressori, dispositivi di regolazione, valvole, macchine operatrici ecc, permette di interrompere la propagazione di onde sonore e di assorbire piccole vibrazioni.

jm10-b

jm10-c

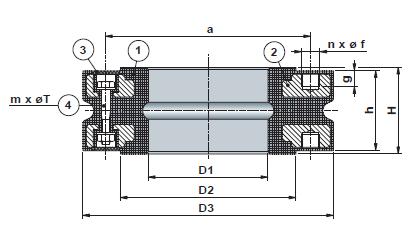

CARATTERISTICHE COSTRUTTIVE
Il corpo di forma cilindrica è realizzato in elastomero EPDM e racchiude nel suo interno la coppia di inserti flangiati in acciaio al carbonio. La foratura di accoppiamento è UNI ISO PN 16. A partire dal DN 80 la coppia di inserti fl angiati è completata da tiranti interni distanziatori in acciaio al carbonio, aventi lo scopo di contrastare l’effetto della spinta di fondo dovuta alla pressione interna che tende ad allungare il giunto,assicurandone in tal modo l’integrità. Il giunto antivibrante JM-10 non ha alcuna parte metallica a contatto con il fluido convogliato e con le contro-flange.
Impianti di riscaldamento, di pompaggio acqua, di condizionamento, per installazioni civili come edifici condominiali, ospedali, scuole, ecc. Fluidi compatibili: acqua, acqua di mare, acidi e basi deboli, ecc. Max pressione di esercizio: 10 bar Max temperatura costante di esercizio: + 100°C.
I giunti JM-10 non devono essere utilizzati per assorbire dilatazioni assiali o laterali, vibrazioni di grande ampiezza, torsioni o movimenti angolari. Ogni giunto JM-10 deve essere tassativamente installato tra due punti fissi opportunamente dimensionati. I giunti JM-10 devono essere installati mantenendo la loro lunghezza H di fornitura e
senza alcuna tensione iniziale. Le contro-flange della linea devono essere tra loro parallele e ben allineate. Il collegamento alle contro-flange
deve essere attuato con adatta bulloneria, curando che sia di lunghezza tale da non danneggiare il giunto (che ha i fori di collegamento ciechi) e completandola con le relative rondelle. Non sono richieste guarnizioni.
