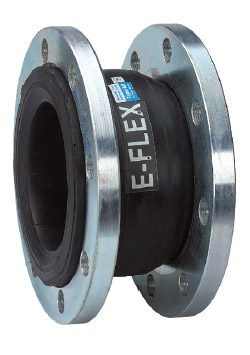

Giunto antivibrante FSFB
Giunto antivibrante FSFB

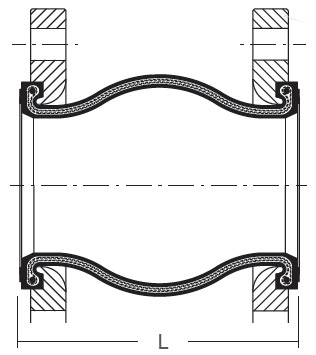

DN | LUNGH.LIBERA | MOVIMENTI MAX AMMISSIBILI (NON CONTEMPORANEI) |
SEZIONEATTIVA | MAX PRESSIONE AMMISSIBILESINO A 80°C |
PESO TOTALE[Kg] |
|||||
L | Assiale | Laterale | Angolare | |||||||
[mm] | [pollici] | [mm] | Compress.[mm] | Estens.[mm] | [+/- mm] | [+/- gradi] | [cm²] | Positiva[bar] | Depressione[mm Hg] | |
25 | 1″ | 130 | 13 | 9 | 13 | 15° | 24 | 16 | 660 | 2,2 |
32 | 1″ 1/4 | 130 | 13 | 9 | 13 | 15° | 30 | 16 | 660 | 3,2 |
40 | 1″ 1/2 | 130 | 13 | 9 | 13 | 15° | 36 | 16 | 660 | 3,8 |
50 | 2″ | 130 | 13 | 9 | 13 | 15° | 65 | 16 | 660 | 4,8 |
65 | 2″ 1/2 | 130 | 13 | 9 | 13 | 15° | 84 | 16 | 660 | 5,8 |
80 | 3″ | 130 | 13 | 9 | 13 | 15° | 106 | 16 | 660 | 7,2 |
100 | 4″ | 130 | 13 | 9 | 13 | 15° | 157 | 16 | 660 | 7,8 |
125 | 5″ | 130 | 13 | 9 | 13 | 15° | 232 | 16 | 660 | 9,7 |
150 | 6″ | 130 | 13 | 9 | 13 | 15° | 322 | 16 | 660 | 13,2 |
200 | 8″ | 130 | 13 | 9 | 13 | 15° | 504 | 16 | 660 | 17,9 |
250 | 10″ | 130 | 13 | 9 | 14 | 10° | 774 | 16 | 660 | 24,5 |
300 | 12″ | 130 | 13 | 9 | 15 | 10° | 1074 | 16 | 660 | 31,0 |
- Per depressioni superiori a 660 mm Hg il giunto deve avere l’anello interno per vuoto
- La pressione ammissibile indicata è valida per temperature sino a 80°C
Per temperature di esercizio superiori, la max pressione di esercizio vale:
T [°C] | 80 | 85 | 90 | 95 | 100 | 105 |
Pressione [mm] | 16,0 | 14,7 | 13,3 | 12,0 | 10,7 | 9,6 |
Movimenti (FSFA-FSFB) |
Giunto antivibrante FSFB
Gli elastomeri normalmente usati sono | |
NN | (Neoprene sia all’interno sia all’esterno); colore etichetta: BLU / BIANCO |
EE | (EPDM sia all’interno sia all’esterno); colore etichetta: ROSSO / BIANCO |
NP | (Nitrile all’interno + Neoprene all’esterno); colore etichetta: ROSSO / GIALLO |
NH | (Hypalon all’interno + Neoprene all’esterno); colore etichetta: VERDE / GIALLO |
NV | (Viton all’interno + Neoprene all’esterno); colore etichetta: VERDE / BIANCO |
DN | PN | FSFA-NNNeoprene-Neoprene | FSFA-EEEPDM-EPDM | FSFA-NPNeoprene-Nitrile | FSFA-NHNeoprene-Hypalon | FSFA-NVNeoprene-Viton | |
[mm] | [pollici] | Codice | Codice | Codice | Codice | Codice | |
25 | 1” | 10/16 | 0300025 | 0310025 | 0320025 | 0330025 | 0340025 |
50 | 2” | 10/16 | 0300050 | 0310050 | 0320050 | 0330050 | 0340050 |
80 | 3” | 10/16 | 0300080 | 0310080 | 0320080 | 0330080 | 0340080 |
100 | 4” | 10/16 | 0300100 | 0310100 | 0320100 | 0330100 | 0340100 |
125 | 5” | 10/16 | 0300125 | 0310125 | 0320125 | 0330125 | 0340125 |
150 | 6” | 10/16 | 0300150 | 0310150 | 0320150 | 0330150 | 0340150 |
200 | 8” | 10 | 0300200 | 0310200 | 0320200 | 0330200 | 0340200 |
250 | 10” | 10 | 0300250 | 0310250 | 0320250 | 0330250 | 0340250 |
300 | 12” | 10 | 0300300 | 0310300 | 0320300 | 0330300 | 0340300 |
350 | 14” | 10 | 0300350 | 0310350 | 0320350 | 0330350 | – |
400 | 16” | 10 | 0300400 | 0310400 | 0320400 | 0330400 | – |
450 | 18” | 10 | 0300450 | 0310450 | 0320450 | 0330450 | – |
500 | 20” | 10 | 0300500 | 0310500 | 0320500 | 0330500 | – |
600 | 24” | 10 | 0300600 | 0310600 | 0320600 | 0330600 | – |
700 | 28” | 10 | 0300700 | 0310700 | 0320700 | – | – |
200 | 8” | 16 | 0301200 | 0311200 | 0321200 | 0331200 | 0341200 |
250 | 10” | 16 | 0301250 | 0311250 | 0321250 | 0331250 | 0341250 |
300 | 12” | 16 | 0301300 | 0311300 | 0321300 | 0331300 | 0341300 |
350 | 14” | 16 | 0301350 | 0311350 | 0321350 | 0331350 | – |
400 | 16” | 16 | 0301400 | 0311400 | 0321400 | 0331400 | – |
450 | 18” | 16 | 0301450 | 0311450 | 0321450 | 0331450 | – |
500 | 20” | 16 | 0301500 | 0311500 | 0321500 | 0331500 | – |
600 | 24” | 16 | 0301600 | 0311600 | 0321600 | 0331600 | – |
700 | 28” | 16 | 0301700 | 0311700 | 0321700 | – | – |

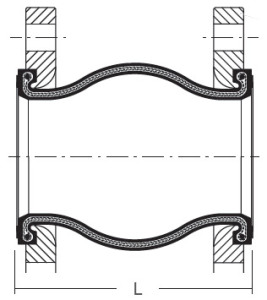

FSFA – FSFB
FSFA – FSFB
FLANGE Materiale:
acciaio al carbonio (a richiesta: acciaio inox)
Protezione superficiale:
zincatura elettrochimica
DN | F | PN 6 | PN 10 | |||||||
[mm] | [pollici] | [mm] | N. Fori | Ø F | Ø K | Ø E | N. Fori | Ø F | Ø K | Ø E |
25 | 1″ | 14 | 4 | 11 | 75 | 100 | 4 | 14 | 85 | 115 |
32 | 1” 1/4 | 16 | 4 | 14 | 90 | 120 | 4 | 18 | 100 | 140 |
40 | 1” 1/2 | 16 | 4 | 14 | 100 | 130 | 4 | 18 | 110 | 150 |
50 | 2″ | 18 | 4 | 14 | 110 | 140 | 4 | 18 | 125 | 165 |
65 | 2” 1/2 | 18 | 4 | 14 | 130 | 160 | 4 | 18 | 145 | 185 |
80 | 3″ | 20 | 4 | 18 | 150 | 190 | 4 | 18 | 160 | 200 |
100 | 4″ | 20 | 4 | 18 | 170 | 210 | 8 | 18 | 180 | 220 |
125 | 5″ | 22 | 8 | 18 | 200 | 240 | 8 | 18 | 210 | 250 |
150 | 6″ | 24 | 8 | 18 | 225 | 265 | 8 | 22 | 240 | 285 |
200 | 8″ | 24 | 8 | 18 | 280 | 320 | 8 | 22 | 295 | 340 |
250 | 10″ | 26 | 12 | 18 | 335 | 375 | 12 | 22 | 350 | 395 |
300 | 12″ | 26 | 12 | 22 | 395 | 440 | 12 | 22 | 400 | 445 |
350 | 14″ | 28 | 12 | 22 | 445 | 490 | 16 | 22 | 460 | 505 |
400 | 16″ | 30 | 16 | 22 | 495 | 540 | 16 | 25 | 515 | 565 |
450 | 18″ | 30 | 16 | 22 | 550 | 595 | 20 | 25 | 565 | 615 |
500 | 20″ | 30 | 20 | 22 | 600 | 645 | 20 | 25 | 620 | 670 |
600 | 24″ | 30 | 20 | 25 | 705 | 755 | 20 | 30 | 725 | 780 |
DN | F | PN 16 | ANSI 150 | |||||||
[mm] | [pollici] | [mm] | N. Fori | Ø F | Ø K | Ø E | N. Fori | Ø F | Ø K | Ø E |
25 | 1″ | 14 | 4 | 14 | 85 | 115 | 4 | 15,9 | 79,5 | 108 |
32 | 1″1/4 | 16 | 4 | 18 | 100 | 140 | 4 | 15,9 | 89,0 | 118 |
40 | 1″1/2 | 16 | 4 | 18 | 110 | 150 | 4 | 15,9 | 98,4 | 127 |
50 | 2″ | 18 | 4 | 18 | 125 | 165 | 4 | 19 | 120,6 | 152 |
65 | 2″1/2 | 18 | 4 | 18 | 145 | 185 | 4 | 19 | 139,7 | 178 |
80 | 3″ | 20 | 8 | 18 | 160 | 200 | 4 | 19 | 152,4 | 191 |
100 | 4″ | 20 | 8 | 18 | 180 | 220 | 8 | 19 | 190,5 | 229 |
125 | 5″ | 22 | 8 | 18 | 210 | 250 | 8 | 22,2 | 215,9 | 254 |
150 | 6″ | 24 | 8 | 22 | 240 | 285 | 8 | 22,2 | 241,3 | 279 |
200 | 8″ | 24 | 12 | 22 | 295 | 340 | 8 | 22,2 | 298,4 | 343 |
250 | 10″ | 26 | 12 | 25 | 355 | 405 | 12 | 25,4 | 361,9 | 406 |
300 | 12″ | 26 | 12 | 25 | 410 | 460 | 12 | 25,4 | 431,8 | 483 |
350 | 14″ | 28 | 16 | 25 | 470 | 520 | 12 | 28,6 | 476,2 | 533 |
400 | 16″ | 30 | 16 | 30 | 525 | 580 | 16 | 28,6 | 539,7 | 597 |
450 | 18″ | 30 | 20 | 30 | 585 | 640 | 16 | 31,8 | 577,8 | 635 |
500 | 20″ | 30 | 20 | 33 | 650 | 715 | 20 | 31,8 | 635,0 | 699 |
600 | 24″ | 30 | 20 | 36 | 770 | 840 | 20 | 34,9 | 749,3 | 813 |
