GS PN 16

da | postato in: Schede tecniche | 0

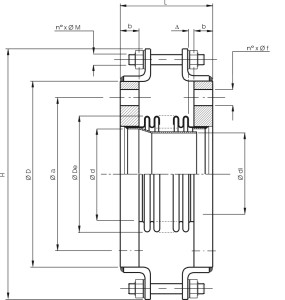

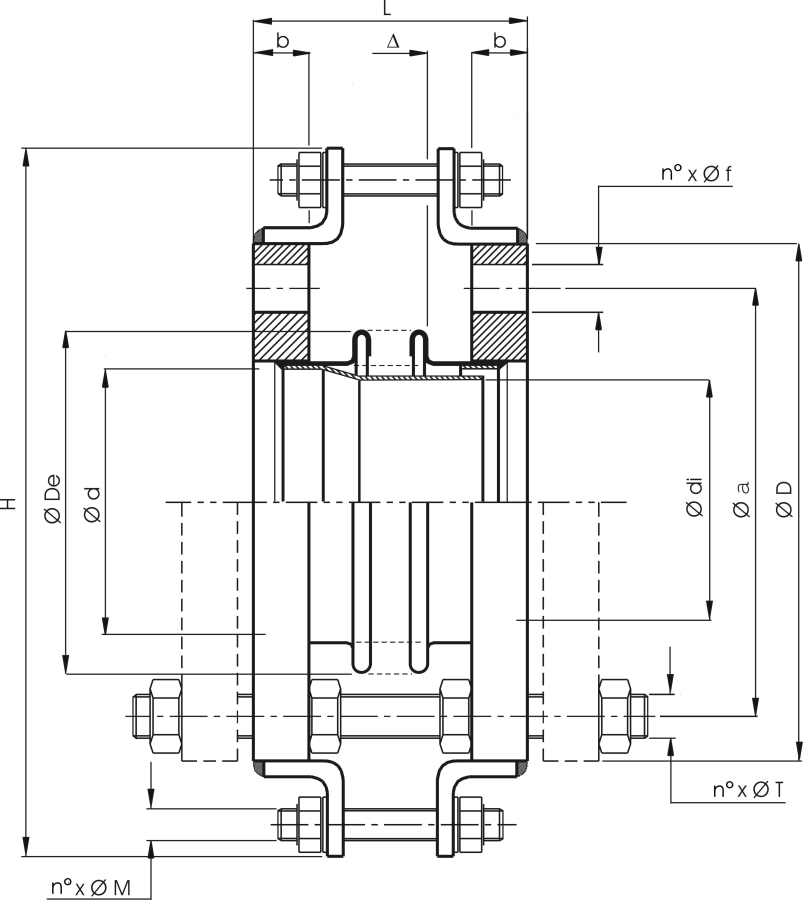

TIPO : GS – GSC TIPO : GSF – GSFC








DN L [mm] DIMENSIONI [mm] Am [cm2] Tiranti di smontaggio Tiranti di forza PESO[Kg] CODICE
di d De Δ H D a b* fori GSC GSFC GS9913… GSC9914… GSF9915… GSFC9916…
n° Ø f n° x ØM n° x ØT
100 150 103 110 143 5 340 220 180 22 8 18 129 3 X 12 4 X 16 12 14 .0100.016.0
125 141 128 136 171 5 370 250 210 22 8 18 187 3 X 12 4 X 16 15 17 .0125.016.0
150 182 156 164 203 25 405 285 240 24 8 22 267 3 X 12 4 X 20 21 24 .0150.016.0
200 179 207 215 258 25 466 340 295 26 12 22 443 3 X 12 6 X 20 28 33 .0200.016.0
250 177 261 270 315 26 531 405 355 29 12 26 674 3 X 12 6 X 24 37 46 .0250.016.0
300 177 311 321 368 30 586 460 410 32 12 26 932 3 X 16 6 X 24 48 56 .0300.016.0
350 182 333 352 409 6 646 520 470 35 16 26 1116 3 X 16 8 X 24 72 83 .0350.016.0
400 188 383 403 459 6 706 580 525 38 16 30 1432 3 X 16 8 X 27 89 105 .0400.016.0
450 196 432 454 509 6 766 640 585 42 20 30 1787 3 X 16 10 X 27 112 133 .0450.016.0
500 204 483 506 560 6 841 715 650 46 20 33 2190 3 X 16 10 X 30 150 178 .0500.016.0
600 216 583 609 660 6 976 840 770 52 20 36 3097 4X 16 10 X 33 219 255 .0600.016.0
700 204 687 706 764 6 1046 910 840 46 24 36 4208 4 X 16 12 X 33 193 234 .0700.016.0
800 236 790 806 889 40 1161 1025 950 48 24 39 5621 4 X 20 12 X 36 247 302 .0800.016.0
900 240 891 907 990 40 1261 1125 1050 50 28 39 7044 4 X 20 14 X 36 279 345 .0900.016.0
1000 224 993 1007 1094 10 1391 1255 1170 50 28 42 8659 4 x 18 14 X 39 269 447 .1000.016.0
1200 268 1197 1210 1298 10 1621 1485 1390 52 32 48 12351 4 x 20 16 X 45 505 644 .1200.016.0
1400 272 1396 1414 1498 10 1821 1685 1590 54 36 48 16604 6 X 20 18 X 45 600 757 .1400.016.0
1600 276 1596 1618 1698 10 2070 1930 1820 56 40 56 21486 6 X 20 20 X 52 784 1038 .1600.016.0
1800 288 1795 1818 1900 10 2270 2130 2020 58 44 56 27026 8 X 20 22 X 52 934 1218 .1800.016.0
2000 292 1995 2022 2100 10 2485 2345 2230 60 48 62 33168 8 X 22 24 X 56 1074 1444 .2000.016.0



GS = Giunto di smontaggio con tiranti di smontaggio

GSC = Giunto di smontaggio con tiranti di smontaggio e convogliatore interno

GSF = Giunto di smontaggio con tiranti di smontaggio e tiranti di forza

GSFC = Giunto di smontaggio con tiranti di smontaggio, tiranti di forza e convogliatore interno

* = Per DN > 600 spessore da concordare con il cliente
