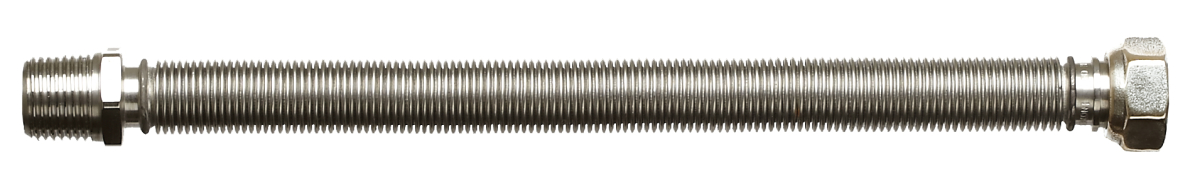

INOX ESTENSIBILE
UTILIZZO PRINCIPALE
CALDAIE- BOILER – CONDIZIONATORI E FANCOIL – PANNELLI SOLARI
CARATTERISTICHE TECNICO-NORMATIVE | |
TUBO | acciaio inossidabile austenitico AISI 304, spessore ≥ 0.21 mm |
MASCHIO | acciaio inox AISI 303, filettatura UNI EN 10226-1 |
CANNOTTO PORTAGIRELLO | acciaio inox AISI 303 con sede di tenuta piana, con esagono antitorsione |
DADO | acciaio inox AISI 303, con filettatura UNI ISO 228/1 |
TRATTAMENTO | solubilizzato dopo la saldatura dei terminali |
DN Tubo | Raccordi | Lunghezza | N. Pezziconfezione | Codice | ||
[mm] | [pollici] | Da [mm] | A [mm] | M.F. – F.G. | F.G. – F.G. | |
10 | 3/8″ | 75 | 130 | 12 | 0501003 | 0501013 |
10 | 3/8″ | 110 | 210 | 12 | 0501004 | 0501014 |
10 | 3/8″ | 200 | 410 | 12 | 0501006 | 0501016 |
10 | 3/8″ | 260 | 520 | 12 | 0501007 | 0501017 |
15 | 1/2″ | 75 | 130 | 12 | 0501503 | 0501513 |
15 | 1/2″ | 110 | 210 | 12 | 0501504 | 0501514 |
15 | 1/2″ | 200 | 410 | 12 | 0501506 | 0501516 |
15 | 1/2″ | 260 | 520 | 12 | 0501507 | 0501517 |
20 | 3/4″ | 75 | 130 | 12 | 0502003 | 0502013 |
20 | 3/4″ | 110 | 210 | 12 | 0502004 | 0502014 |
20 | 3/4″ | 200 | 410 | 12 | 0502006 | 0502016 |
20 | 3/4″ | 260 | 520 | 12 | 0502007 | 0502017 |
25 | 1″ | 75 | 130 | 12 | 0502503 | 0502513 |
25 | 1″ | 110 | 210 | 12 | 0502504 | 0502514 |
25 | 1″ | 200 | 410 | 12 | 0502506 | 0502516 |
25 | 1″ | 260 | 520 | 12 | 0502507 | 0502517 |
32 | 1″1/4 | 75 | 130 | 12 | 0503203 | 0503213 |
32 | 1″1/4 | 110 | 210 | 12 | 0503204 | 0503214 |
32 | 1″1/4 | 200 | 410 | 12 | 0503206 | 0503216 |
32 | 1″1/4 | 260 | 520 | 12 | 0503207 | 0503217 |
40 | 1″1/2 | 110 | 210 | 12 | 0504004 | 0504014 |
40 | 1″1/2 | 200 | 410 | 12 | 0504006 | 0504016 |
40 | 1″1/2 | 260 | 520 | 12 | 0504007 | 0504017 |
50 | 2″ | 110 | 210 | 12 | 0505004 | 0505014 |
50 | 2″ | 200 | 410 | 12 | 0505006 | 0505016 |
50 | 2″ | 260 | 520 | 12 | 0505007 | 0505017 |
M.F.R. | F.G. | |||||
16 | 1/2″ x 3/4″ | 75 | 130 | 12 | 0509903 | |
16 | 1/2″ x 3/4″ | 110 | 210 | 12 | 0509904 | |
16 | 1/2″ x 3/4″ | 200 | 410 | 12 | 0509906 | |
16 | 1/2″ x 3/4″ | 260 | 520 | 12 | 0509907 |
M.F. = maschio fisso F.G. = femmina girevole M.F.G. = maschio fisso ridotto
Acom SPA in qualità di produttore è in grado di fornire esecuzioni speciali dei prodotti riportatiTEMPERATURA DI ESERCIZIO
La temperatura di esercizio dei giunti è stimata in un range di -55°C +250°C.
Per i giunti che presentano la guaina di protezione la temperatura massima è di +120°C.
In caso di applicazioni con temperature inferiori o maggiori a quelle indicate preghiamo di consultare sempre il nostro staff tecnico.
PRESSIONE DI ESERCIZIO
DN10 (3/8″) | DN15 (1/2″) | DN20 (3/4″) | DN25 (1″) | DN32 (1″1/4) | DN40 (1″1/2) | DN50 (2″) |
Condizione di minima estensione (bar) | ||||||
8 | 7 | 5 | 4 | 3,5 | 3 | 2,5 |
Condizione di massima estensione (bar) | ||||||
12 | 10 | 5,5 | 5,5 | 5,5 | 5,5 | 3,5 |
RAGGIO DI CURVATURA
Raggio minimo di curvatura = 1,5 volte il diametro esterno del tubo (1,5 De)
