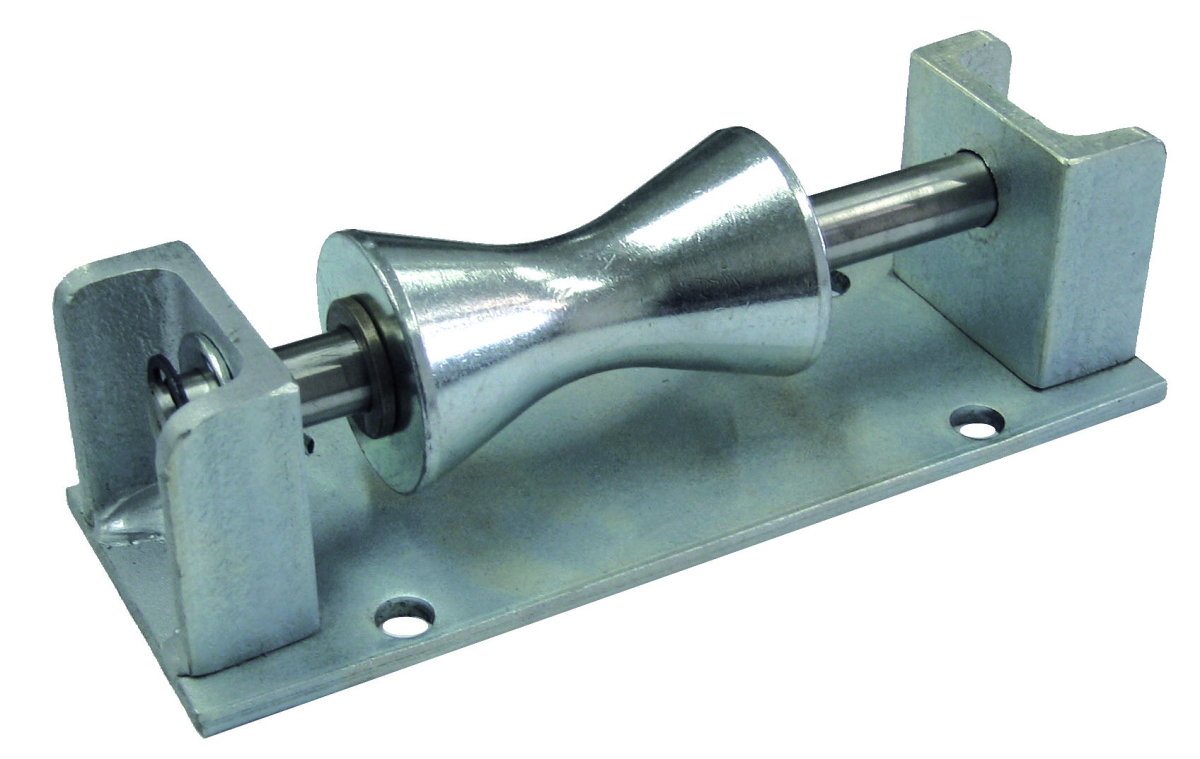

Tipo: ODS 50-100-150-200
Applicazioni
I modelli ODS vengono impiegati come elementi di guida e appoggio della tubazione e, grazie alla forma concava del rullo, permettono un contenimento laterale della stessa. I supporti a rullo consentono lo sia scorrimento longitudinale della tubazione ad essi appoggiata sia quello laterale grazie al perno allungato rispetto ai modelli OD. La gamma ODS rappresenta la soluzione ideale per tubazioni soggette all’azione del vento. Inoltre, è particolarmente indicata per sopportare un carico laterale sino al 35% del carico verticale applicato dalla tubazione.
Installazione
I supporti a rullo ODS vengono collegati all’impianto per mezzo di bulloni.
Grandezza | P [Kg] |
T [Kg] |
r/P | r/T |
50 | 500 | 150 | 0.075 | 0.10 |
100 | 1000 | 350 | 0.075 | 0.10 |
150 | 2000 | 700 | 0.055 | 0.10 |
200 | 3200 | 1100 | 0.050 | 0.10 |
r = forza attrito radiale
r/P = coefficiente di attrito radiale
r/T = coefficiente di attrito assiale

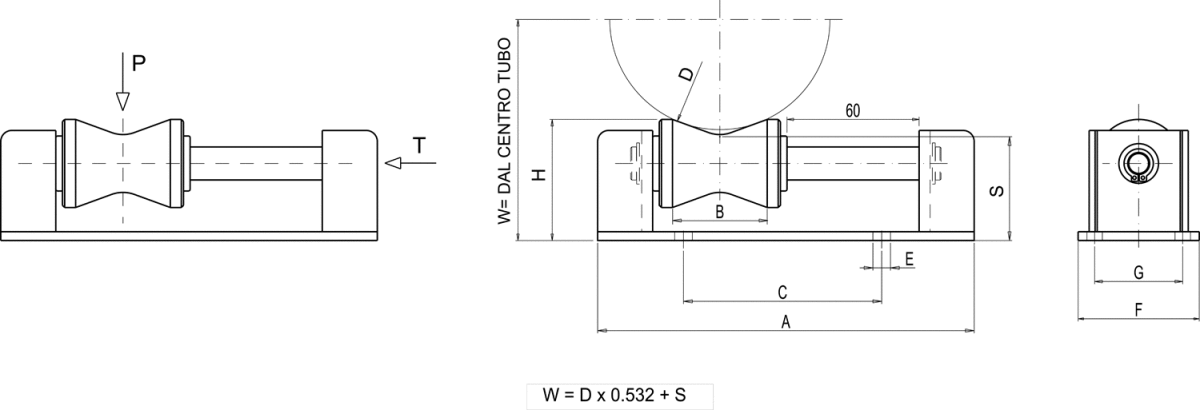

Tipo di rullo | Diametro tubazione | Carico [Kg] |
A [mm] |
B [mm] |
C [mm] |
E [mm] |
F [mm] |
G [mm] |
H [mm] |
S [mm] |
Peso [Kg] |
CODICE | |
MIN [mm] |
MAX [mm] |
||||||||||||
ODS 50 | 50 | 100 | 500 | 171 | 43 | 90 | 8 | 60 | 45 | 55 | 47 | 1,307 | 0432050 |
ODS100 | 100 | 180 | 1000 | 208 | 75 | 94 | 10 | 70 | 50 | 67 | 53 | 1,70 | 0432100 |
ODS150 | 150 | 250 | 2000 | 240 | 100 | 140 | 10 | 80 | 60 | 94 | 76 | 4,00 | 0432150 |
ODS200 | 200 | 350 | 3200 | 297 | 135 | 152 | 12 | 90 | 70 | 114 | 89 | 8,20 | 0432200 |
