Tipo: OL 150-200
Applicazioni

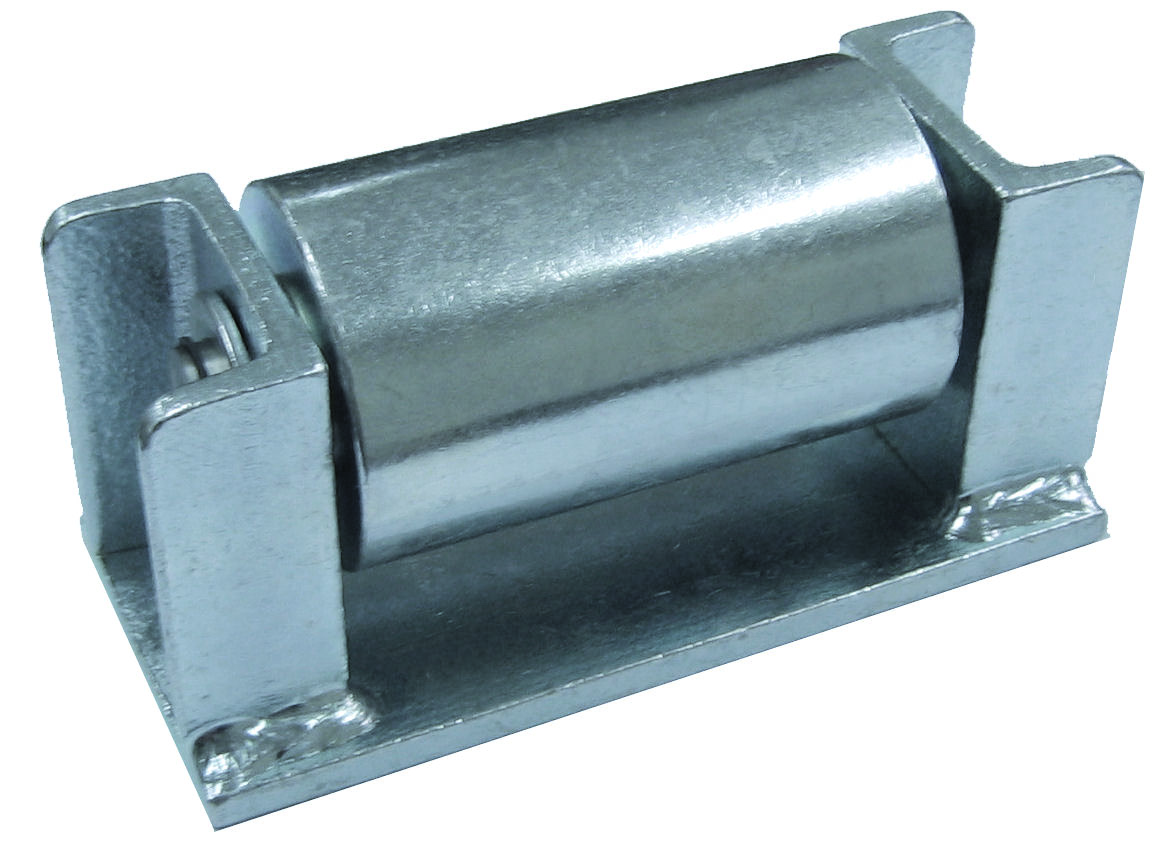

I supporti a rullo OL sono particolarmente indicati per guidare assialmente le tubazioni. Possono essere montati sia in posizione orizzontale sia in posizione verticale rispetto al tubo. Questi modelli consentono di eliminare l’attrito della tubazione ad essi appoggiata.
Installazione
I supporti a rullo OL 100, 150 e 200 vengono collegati all’impianto per mezzo di bulloni.
r = forza attrito radiale
r/P = coefficiente di attrito radiale

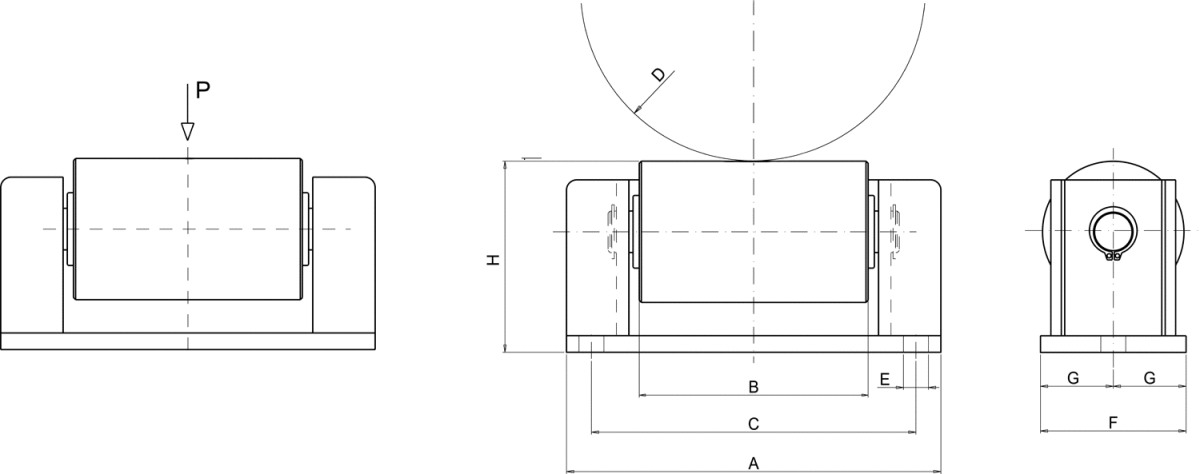

| Diametro tubazione | ||||||||||||
| Tipo di rullo | MIN [mm] |
MAX [mm] |
Carico [Kg] |
A [mm] |
B [mm] |
C [mm] |
E [mm] |
F [mm] |
G [mm] |
H [mm] |
Peso [Kg] |
CODICE |
| OL 150 | 100 | 300 | 2000 | 180 | 110 | 156 | 12 | 70 | 35 | 92 | 4,60 | 0430150 |
| OL 200 | 200 | 500 | 3200 | 245 | 145 | 207 | 12 | 90 | 45 | 114 | 10,00 | 0430200 |
